Warum Durchflussmessung am Motor so komplex ist
Dynamische und thermische Einflüsse auf die Durchflussmessung am Motor
Die Durchflussmessung am Motor gehört zu den anspruchsvollsten Aufgaben in der Messtechnik. Kaum eine Messstelle ist so stark durch wechselnde Betriebsbedingungen, Vibrationen, Temperatur- und Druckschwankungen beeinflusst wie der Motorraum eines Nutzfahrzeugs, egal ob LKW oder Baumaschine. Wer hier präzise und stabile Messwerte benötigt, ist auf eine robuste Sensorik ebenso angewiesen wie auf stabile Lösungen für die Signalauswertung.
Typische Herausforderungen bei der Durchflussmessung am Motor
1. Ungleichmäßiger Gasfluss
Strömungen im Ansaug- oder Abgastrakt sind selten gleichmäßig. Pulsationen durch den Motorbetrieb, Ventilöffnungen oder Turbolader führen zu stark schwankenden Volumenströmen. Diese Dynamik erschwert eine exakte Mittelwertbildung und erfordert Sensoren für die Gasdurchflussmessung, die auch unter dynamischen Bedingungen stabile Ergebnisse liefern.
2. Vibrationen und mechanische Belastung
Motorvibrationen wirken direkt auf die Messelemente. Ohne geeignete Dämpfung und Signalaufbereitung kann das zu Rauschen oder Fehlmessungen führen. Eine solide mechanische Konstruktion und eine intelligente Signalanalyse sind daher entscheidend.
3. Schmutz, Kondensate und Partikel

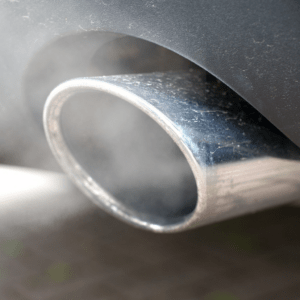

Abgasmessungen werden oft durch Ruß, Ölnebel oder Kondensate beeinträchtigt. Diese Ablagerungen verändern die Strömungsbedingungen oder blockieren Messöffnungen. Wartungsarme Systeme mit Selbstreinigungseffekt oder angepasster Sondenform minimieren diesen Einfluss.
4. Begrenzter Einbauraum und kurze Einlaufstrecken
Im Motorraum ist Platz Mangelware. Die Sensoren für die Durchflussmessung am Motor müssen oft direkt nach Bögen, Ventilen oder Turboladern montiert werden – mit stark gestörten Strömungsprofilen. Hier kommt es auf den richtigen Einströmwinkel und die optimale Positionierung der Sonde an.
Einfluss von Temperatur- und Druckschwankungen auf die Messergebnisse
Kompensation und Dichtekorrektur der Gasdurchflussmessung bei variablen Motorbedingungen
Kaum eine andere Messaufgabe ist so stark von thermodynamischen Veränderungen geprägt. Bei der Durchflussmessung am Motor schwanken Druck und Temperatur je nach Lastzustand permanent. Diese Veränderungen wirken sich direkt auf die Dichte des Mediums und damit auf den berechneten Massenstrom aus.
Speziell dafür entwickelte Systeme kompensieren diese Einflüsse durch integrierte Druck- und Temperaturmessungen – und liefern so exakte, dichtekompensierte Werte selbst bei stark schwankenden Bedingungen.
Signalstabilisierung und Datenaufbereitung in der Differenzdruckmessung am Motor
Ein zentrales Thema bei der Durchflussmessung am Motor ist die Aufbereitung des Differenzdrucksignals.
Die Differenzdruckmessung (dp-Messung) hat sich als besonders robust und zuverlässig erwiesen. Sie ermöglicht präzise Messungen auch bei hohen Temperaturen und pulsierendem Gasstrom und ist außerdem wartungsarm.
Zur Stabilisierung werden moderne dp-Systeme mit digitalen Filtern, gleitender Mittelwertbildung und adaptiven Algorithmen kombiniert. Dadurch bleibt das Signal auch bei starkem Rauschen auswertbar und liefert reproduzierbare Ergebnisse.
Fazit: Präzise Durchflussmessung am Motor braucht Systemverständnis
Die Durchflussmessung am Motor verlangt mehr als nur den Einbau eines Sensors. Der Einfluss von Druck und Temperatur auf die Durchflussmessung ist hier besonders relevant. Entscheidend für präzise Messergebnisse am Motor sind:
- die richtige Positionierung im Strömungsverlauf,
- die physikalische Kompensation von Druck und Temperatur,
- eine robuste Signalaufbereitung,
- und eine Sensorarchitektur, die Vibrationen und Verschmutzungen standhält.
Erst das Zusammenspiel dieser Faktoren sorgt für verlässliche, dynamisch korrekte Messwerte – sowohl am Prüfstand als auch im realen Fahrbetrieb.
